BSWF TYP NJ 93 BK und BSWF TYP NJ 85 HF

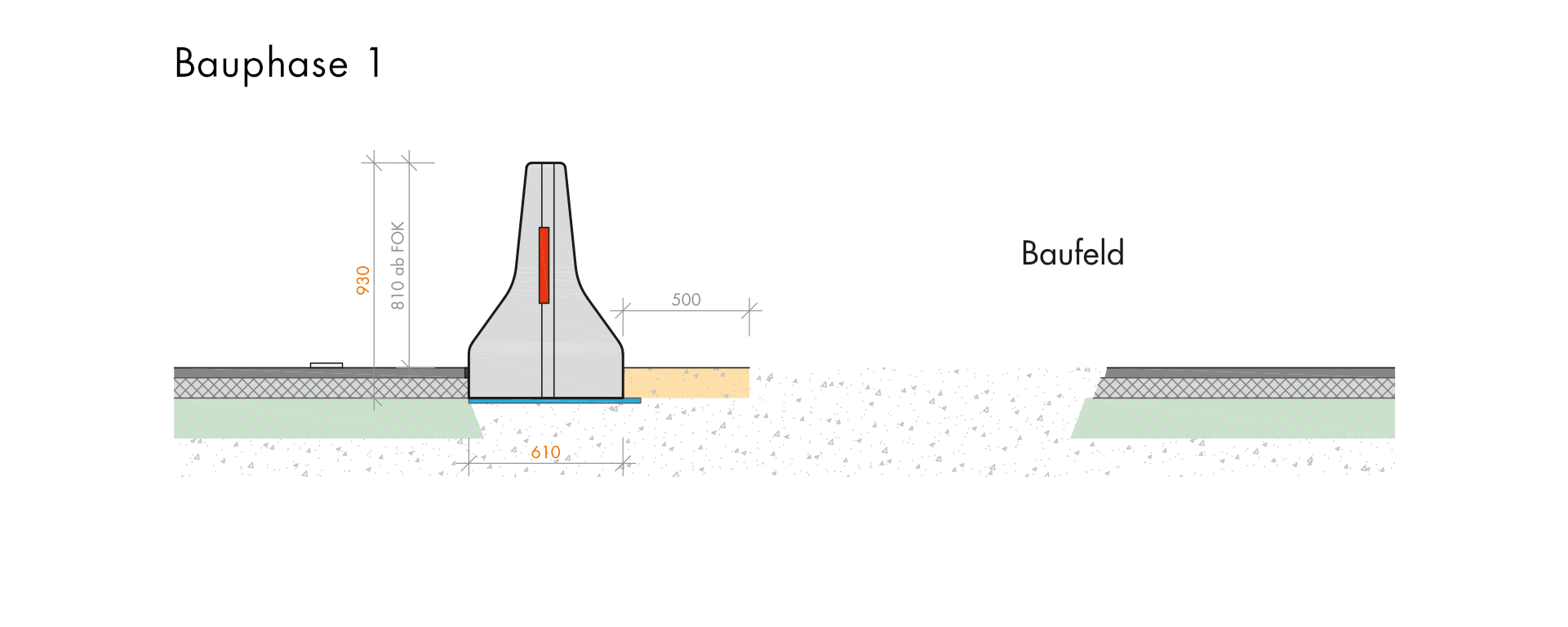

Zu Beginn des Bauabschnitts wird eine einsträngige Ausführung im Tiefeinbau mit einem Wirkungsbereich W2 realisiert. Dies gewährleistet eine sichere Abgrenzung zum Baufeld. Der Verkehr kann in dieser Phase normal fließen.

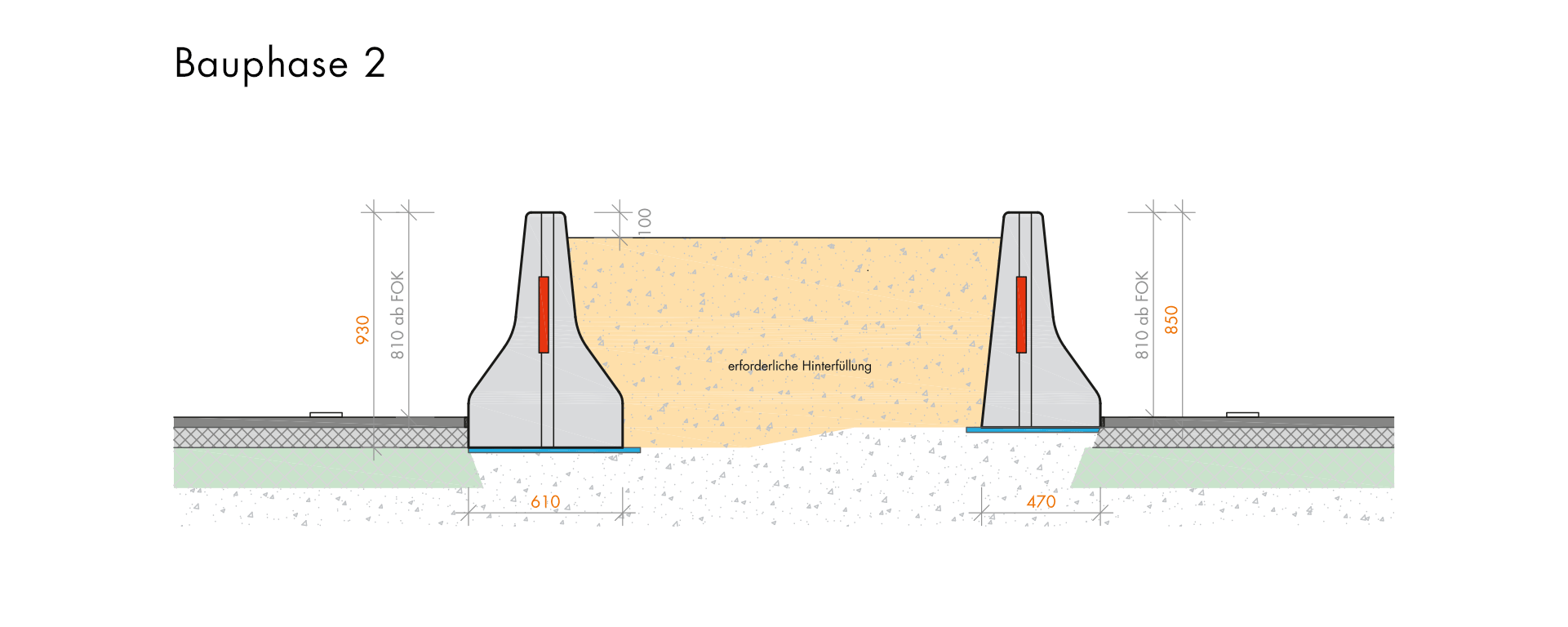

In der weiteren Bauphase wird die einsträngige Ausführung zu einer zweisträngigen Trogbauweise erweitert. Hier kann der zweite BSWF-Strang als einseitiges, gemeinsam wirkendes System eingebaut werden. Durch die Hinterfüllung vergrößert sich der Wirkungsbereich auf die Trogbreite.

BSWF TYP NJ 93 BK

BSWF TYP NJ 93 BK und BSWF TYP NJ 85 HF

Download:

PDF Systemübersicht



Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand März 2019
