Einseitige BSWF TYP NJ 115 BW 101

Leistungsklasse: H2–W2–B–VI 2

BSWF einseitig wirkend, (einseitig anfahrbar). Schutzeinrichtung auf Bauwerkskappe bis max. 6% Neigung. Die Einleitkräfte sind gemäß DIN Fachbericht 101 Klasse C. Lasterhöhungsfaktoren für Anprallheftigkeitsstufen siehe Technische Übersichtsliste (TÜL), zusätzliche Anforderungen auf BW. Aufstellung mit Abstand zur Vorderkante Schrammbordkante bzw. Bauwerkskappe möglich, siehe ZTV FRS.

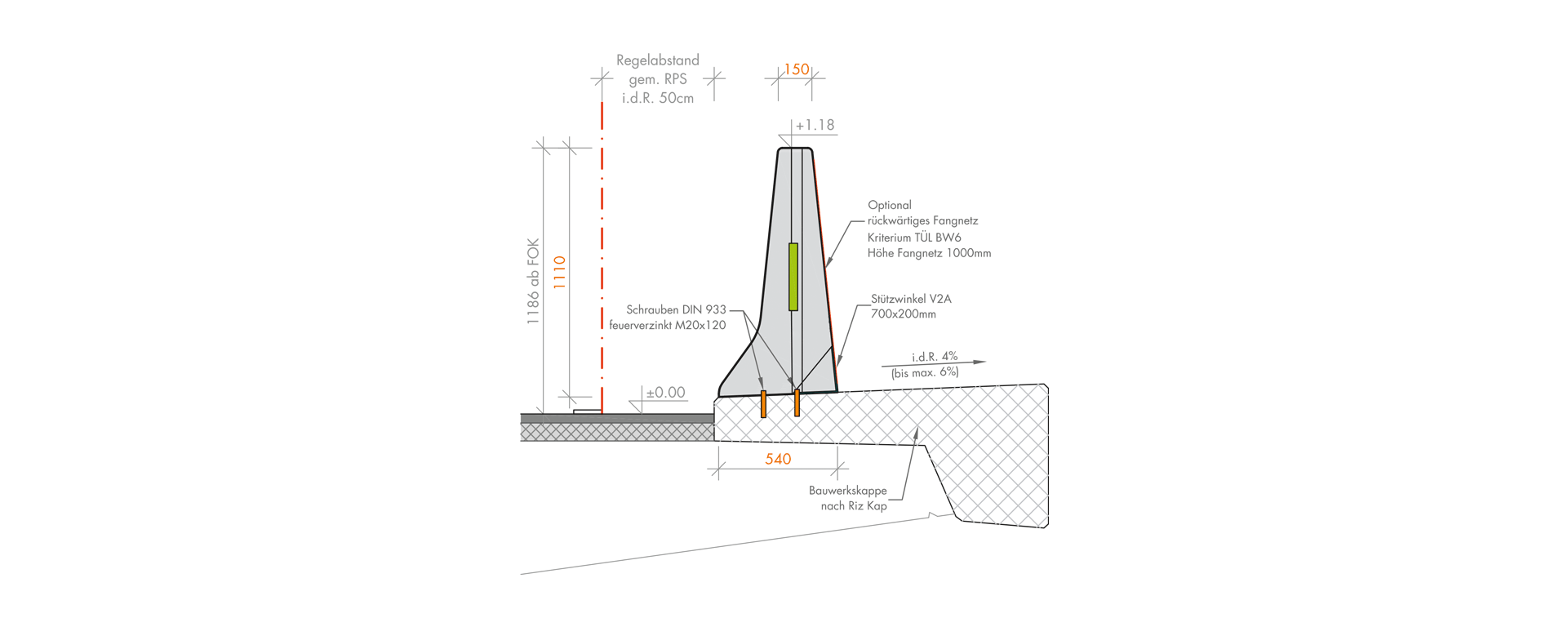

18 nj115bw101

Technische Übersichtsliste (TÜL) für FRS        SE: 1072
Leistungsklasse H2–W2–B–VI 2
Einleitkraft nach DIN FB 101 Klasse C
Dynamische Durchbiegung 0,3 m
Fahrzeugeindringung VI N 0,8 m
Bemaßung LxBxH 3,50 x 0,54 x 1,11 m
Gewicht/Stück ~ 2460 kg
Geprüfte Aufbaulänge 46 m
Untergrund / Unterlage BW-Kappe bis max. 6% Neigung
 Anschlussmöglichkeiten:
BSWF TYP NJ 115 BW 101 / SE 1072 10,50 m ÜE 5157 BSWF TYP NJ 93 BK / SE 1058
10,50 m ÜE 5239 BSWF Typ NJ 127 BK / SE 1184


Downloads:

PDF BSWF TYP NJ 115 BW 101
PDF Systemübersicht



Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand Februar 2023
