Doppelseitige BSWF TYP NJ 110 BW-30

Leistungsklasse: H4b–W3–B–VI 8

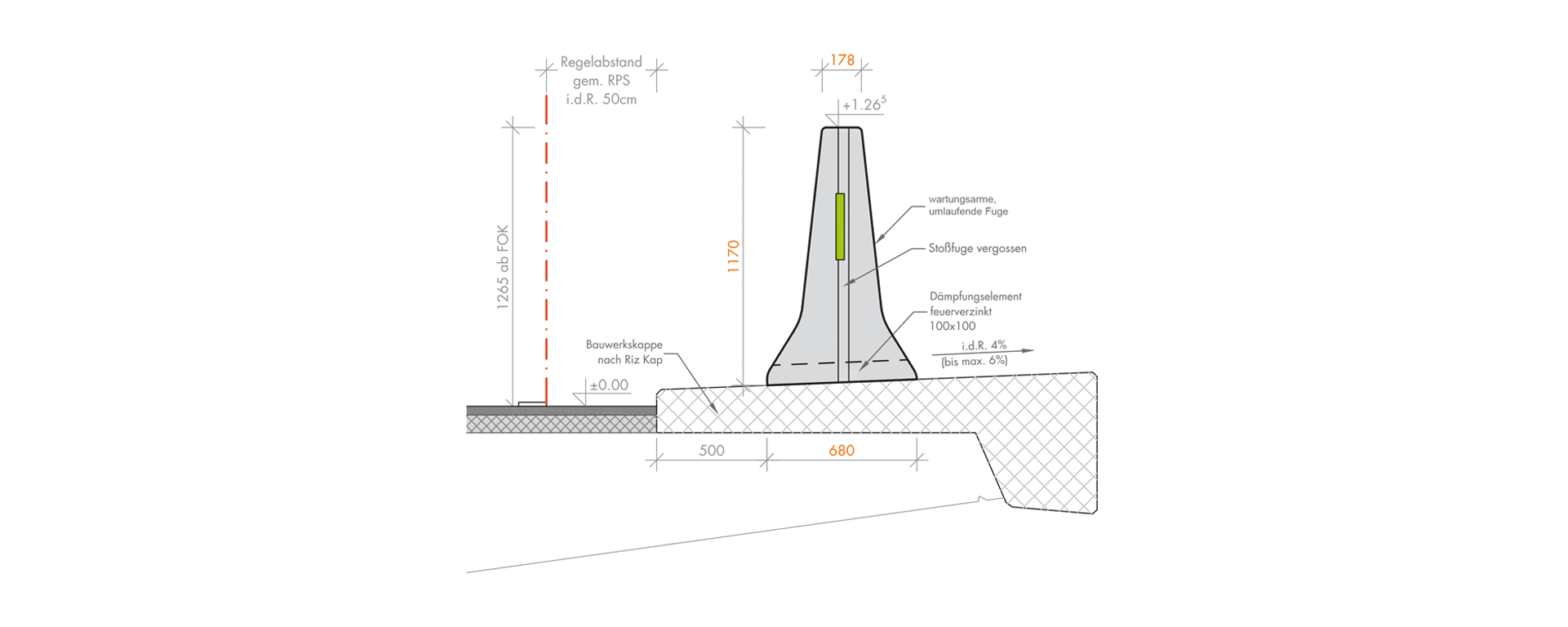

Doppelseitige BSWF, einseitig wirkend. Schutzeinrichtung auf Bauwerkskappe bis max. 6% Neigung. Die Einleitkräfte sind gemäß DIN Fachbericht 101 Klasse B. Lasterhöhungsfaktoren für Anprallheftigkeitsstufen siehe Technische Übersichtsliste (TÜL), zusätzliche Anforderungen auf BW.

19 nj110bw 30

Technische Übersichtsliste (TÜL) für FRS        SE: 1076
Leistungsklasse H4b–W3–B–VI 8
Einleitkraft nach DIN FB 101 Klasse B
Dynamische Durchbiegung 0,4 m
Fahrzeugeindringung VI N 3,0 m
Bemaßung LxBxH 6,00 x 0,68 x 1,17 m
Gewicht/Stück ~ 5440 kg
Geprüfte Aufbaulänge 48 m
Untergrund / Unterlage BW-Kappe bis max. 6% Neigung
 Anschlussmöglichkeiten:
BSWF TYP NJ 110 BW-30 / SE 1076 6,00 m ÜE 5019 BSWF Typ NJ 122 BK-30 / SE 1075


DownloaBSWF TYP NJ 110 BW-30ds:

PDF BSWF TYP NJ 110 BW-30
PDF Systemübersicht



Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand März 2019
