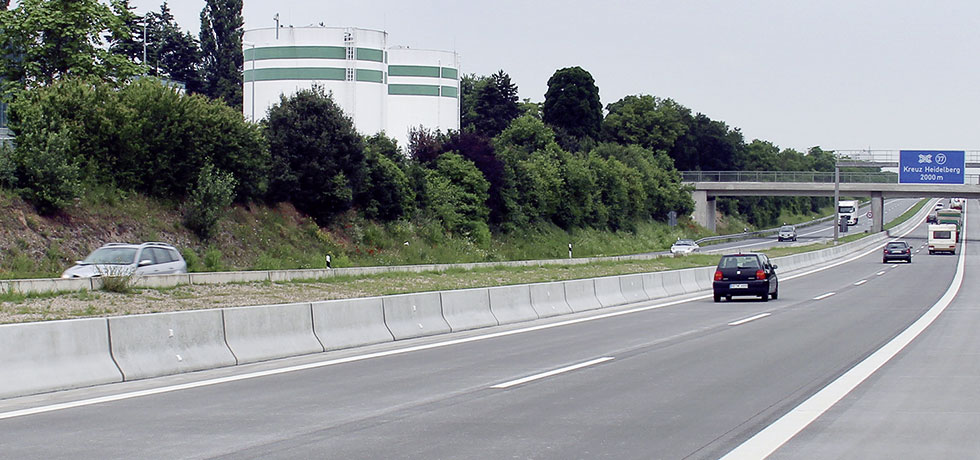

Einseitige BSWF Typ NJ 85HF

Leistungsklasse: H2–W5–B–VI 3

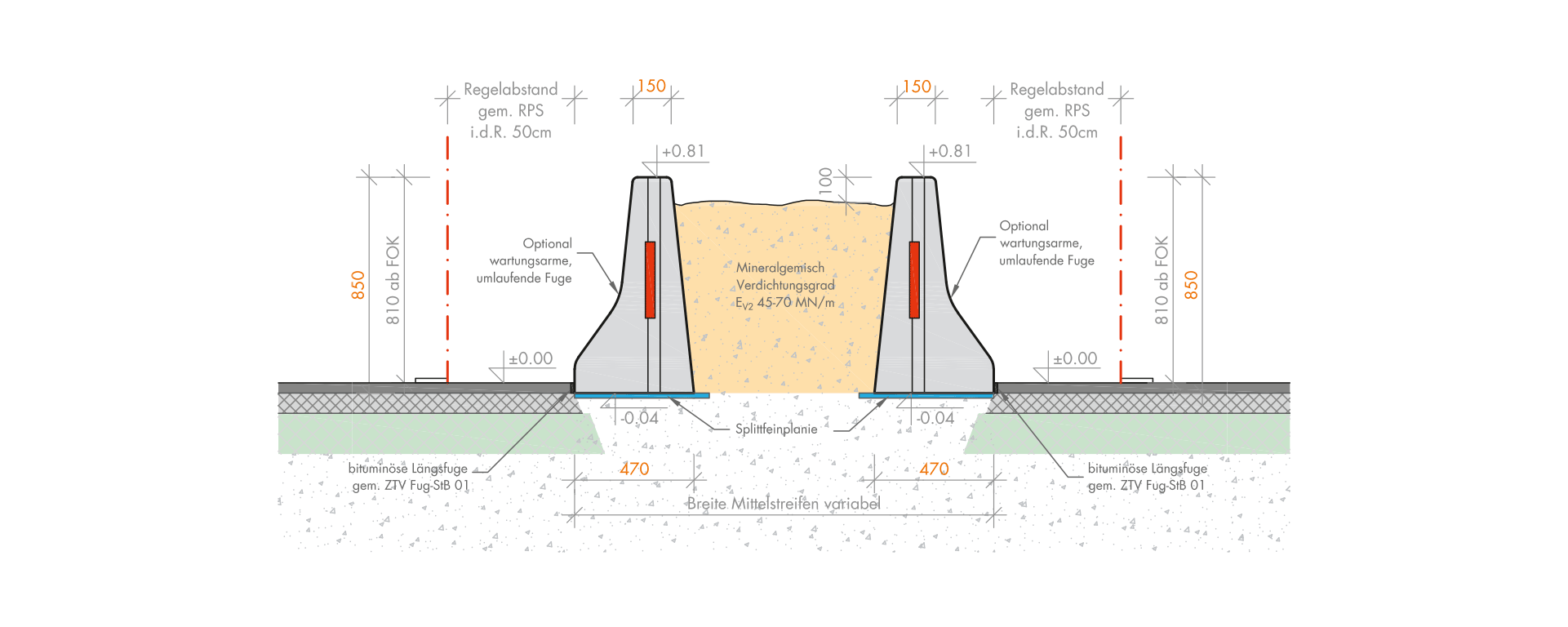

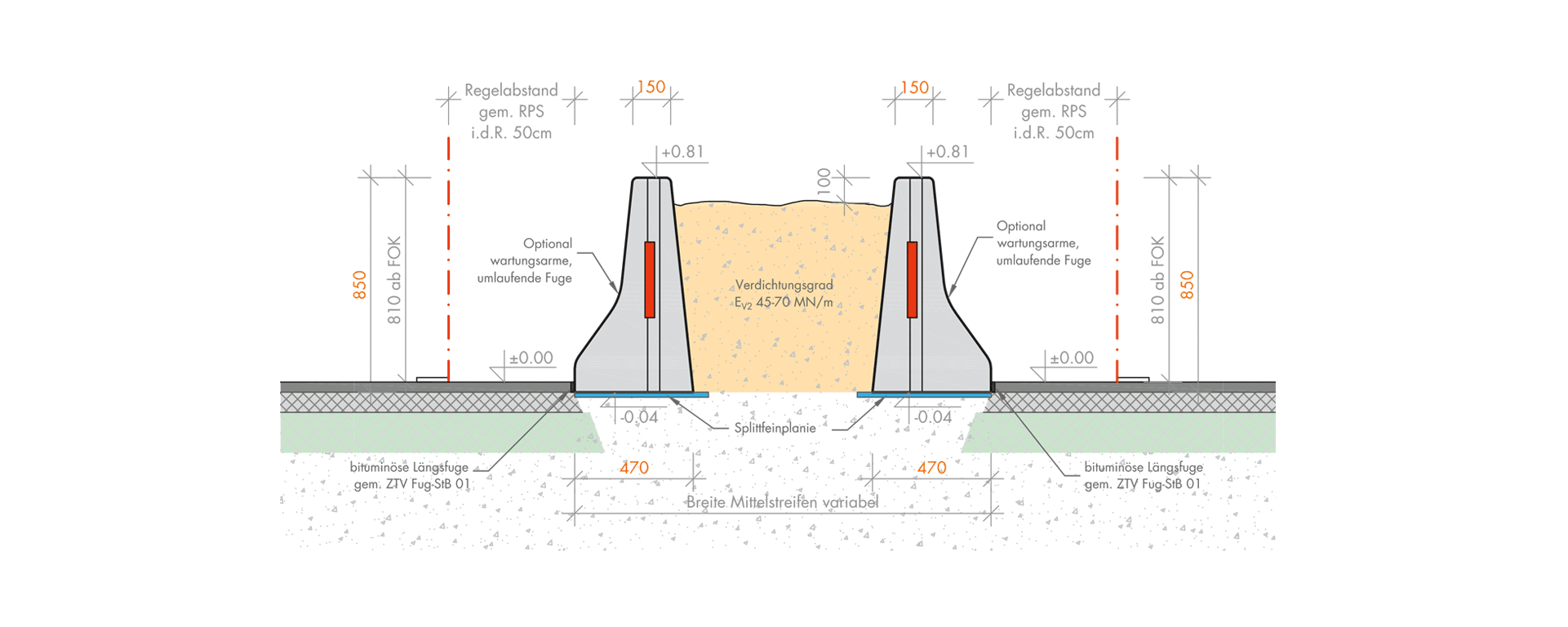

Einseitige BSWF, gemeinsam wirkend, in klassischem Trogeinbau (hinterfüllt), verbundfrei, ohne zusätzlichen Verbund mit dem Untergrund. Auch geeignet am äußeren Fahrbahnrand vor Lärmschutzwänden. Im Bereich hinterfüllter Schutzeinrichtungen kann die Aufstellfläche abweichend zur Erstprüfung auch auf Beton oder Asphalt erfolgen. Die erdberührten Fugen sind gem. ZTV-FRS generell gegen einen Austritt von Bodenteilen und Wasser abzudichten. Der Tiefeinbau ist auch mit 4cm/12cm für eine gezielte Wasserführung ohne zusätzliche Maßnahmen möglich, z.B. hinter Pendel-/Entwässerungsrinnen.

07 nj85hf

Technische Übersichtsliste (TÜL) für FRS        SE: 1060
Leistungsklasse H2–W5–B–VI 3
Dynamische Durchbiegung 0,0 m
Fahrzeugeindringung VI N 0,9 m
Bemaßung LxBxH 3,50 x 1,65 x 0,85 m
Gewicht/Stück ~ 2020 kg
Geprüfte Aufbaulänge 56 m
Verdichtungsgrad (Hinterfüllung) verdichtungsfähiger Erdstoff / Ev2 70MN/m2
Untergrund / Unterlage Mineralgemisch, Asphalt, Beton / Ev2 45 - 70MN/m2



07 BSWF NJ 85HF

 Anschlussmöglichkeiten:
BSWF Typ NJ 85 HF / SE 1060 14,00 m ÜE 5153 BSWF Typ NJ 93 BK / SE 1058
14,00 m ÜE 5175 BSWF Typ NJ 85 BE / SE 1056
17,50 m ÜE 5169 BSWF Typ SB 94 BE / SE 1054
10,50 m ÜE 5195 BSWF Typ NJ 85 DF / SE 1055
Downloads:

BSWF Typ NJ 85HF
PDF Systemübersicht

Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand Februar 2023
