Einseitige BSWF TYP NJ 85 DF

Leistungsklasse: H2–W1–B–VI 1

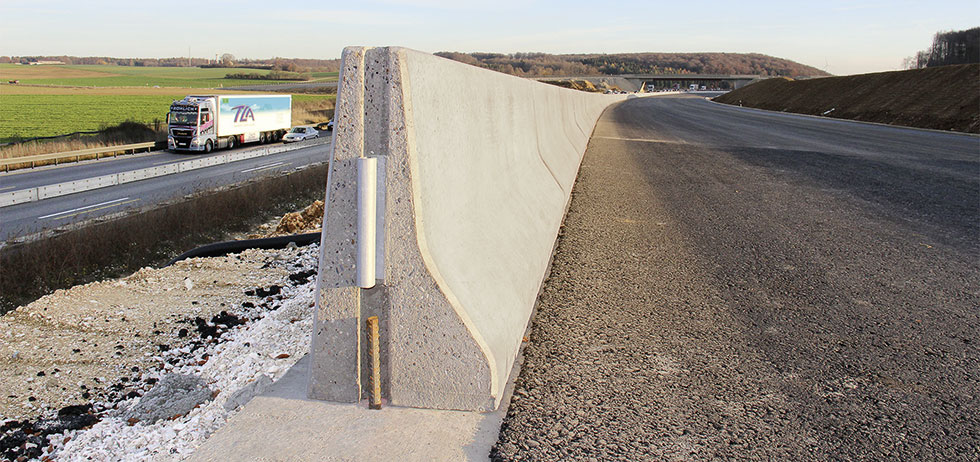

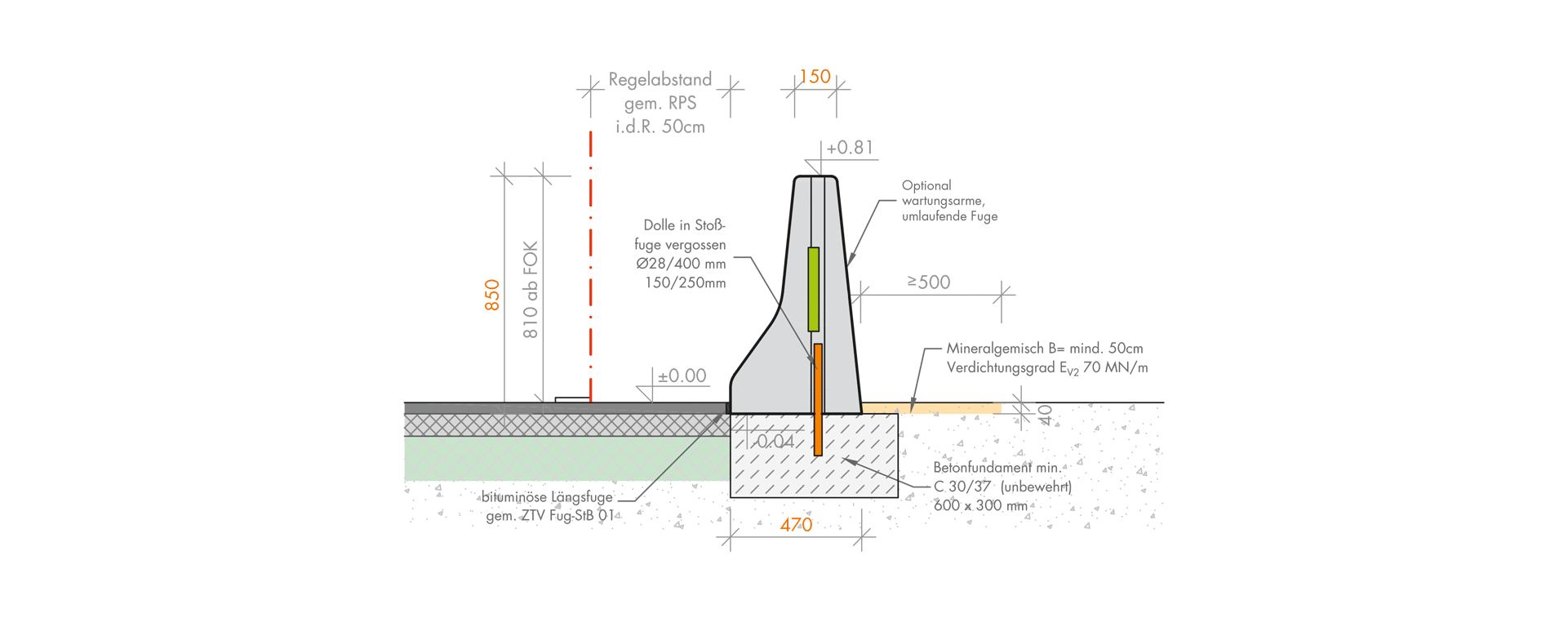

BSWF einseitig wirkend, bei einsträngiger, einseitig wirkender Aufbauweise an Gefahrenstellen bei sehr engen Platzverhältnissen im 4 cm oder 12 cm Tiefeinbau. Untergrund: Betonfundament mind. C30/37.

22 nj85df

Technische Übersichtsliste (TÜL) für FRS        SE: 1055
Leistungsklasse H2–W1–B–VI
Dynamische Durchbiegung 0,1 m
Fahrzeugeindringung VI N 0,4 m
Bemaßung LxBxH 3,50 x 0,47 x 0,85 m
Gewicht/Stück ~ 2020 kg
Geprüfte Aufbaulänge 42 m
Verdichtungsgrad (Hinterfüllung 12 cm) Mineralgemisch / Ev2 70MN/m2
Untergrund / Unterlage Betonfundament (C30/37)



22 BSWF NJ 85DF

 Anschlussmöglichkeiten:
BSWF TYP NJ 85 DF / SE 1055 3,50m ÜE 5154 BSWF Typ NJ 93 BK / SE 1058
7,00 m ÜE 5173 BSWF Typ NJ 119 DM / SE 1073
3,50 m ÜE 5170 BSWF Typ NJ 85 BE/ SE 1056
7,00 m ÜE 5166 BSWF Typ SB 94 BE / SE 1054
10,50 m ÜE 5195 BSWF Typ NJ 85 HF / SE 1060
3,50 m ÜE 5171 BSWF Typ NJ 93 KP / SE 1057
7,00 m ÜE 5237 BSWF Typ NJ 127 BK / SE 1184
10,50 m ÜE 5172 BSWF Typ SB 90 BW / SE 1059
7,00 m ÜE 5163 BSWF Typ SB 90 DV / SE 1052


Downloads:

PDF BSWF TYP NJ 85 DF
PDF Systemübersicht



Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand Februar 2023
