Doppelseitige BSWF TYP NJ 93 KP

Leistungsklasse: H2–W2–C–VI 3

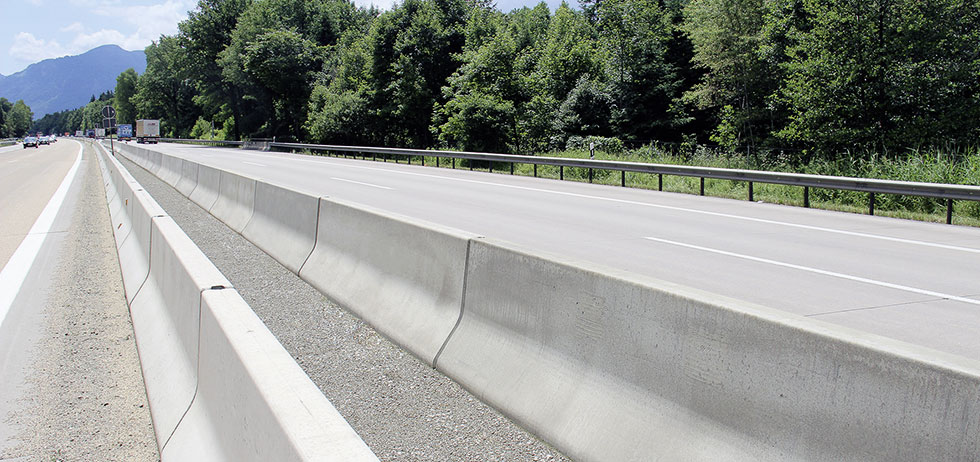

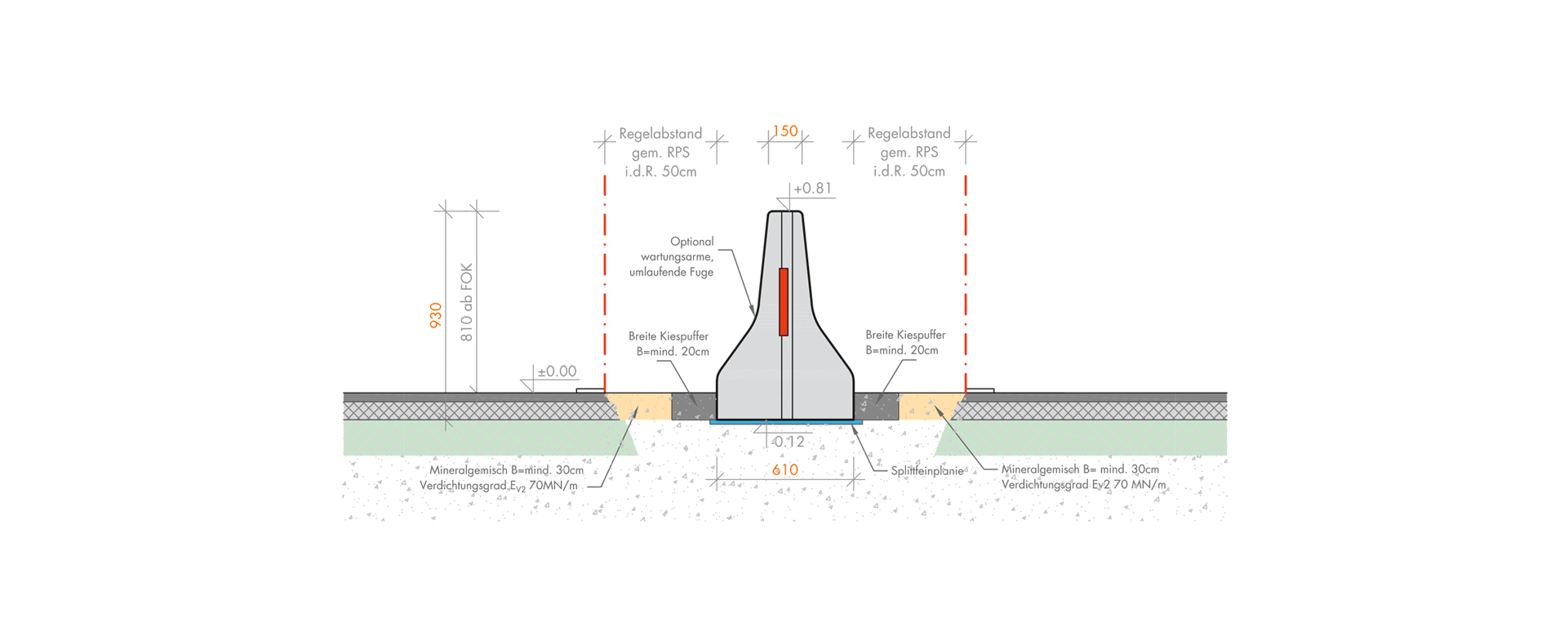

Doppelseitige BSWF, beidseitig wirkend im nicht befestigten Mittelstreifen. Aufstellung auf verdichtetem Frostschutz, Mineralgemisch, KFT, etc. im 12 cm Tiefeinbau.

08 nj93kp

Technische Übersichtsliste (TÜL) für FRS        SE: 1057
Leistungsklasse H2–W2–C–VI 3
Dynamische Durchbiegung 0,2 m
Fahrzeugeindringung VI N 1,0 m
Bemaßung LxBxH 3,50 x 0,61 x 0,93 m
Gewicht/Stück ~ 2660 kg
Geprüfte Aufbaulänge 35 m
Untergrund / Unterlage Mineralgemisch / Ev2 45 - 70MN/m2



08 BSWF NJ 93KP

 Anschlussmöglichkeiten:
BSWF Typ NJ 93 KP / SE 1057 0,00 m ÜE 5161 BSWF Typ NJ 93 BK / SE 1058
0,00 m ÜE 5174 BSWF Typ NJ 85 BE/ SE 1056
3,50 m ÜE 5168 BSWF Typ Step 94 BE / SE 1054
10,50 m ÜE 5176 BSWF Typ step 90 BW / SE 1059
3,50 m ÜE 5171 BSWF Typ NJ 85 DF / SE 1055
3,50 m ÜE 5164 BSWF Typ STEP 90 DV / SE 1052

Downloads:

PDF BSWF TYP NJ 93 KP
PDF Systemübersicht

Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand März 2019
