Doppelseitige BSWF TYP NJ 81 DV

Leistungsklasse: H2–W3–B–VI 4

Doppelseitige BSWF beidseitig wirkend, freistehend aufgestellt auf Asphalt- oder Betonfahrbahn. Für den Doppelnutzen als TSE und SE geeignet.

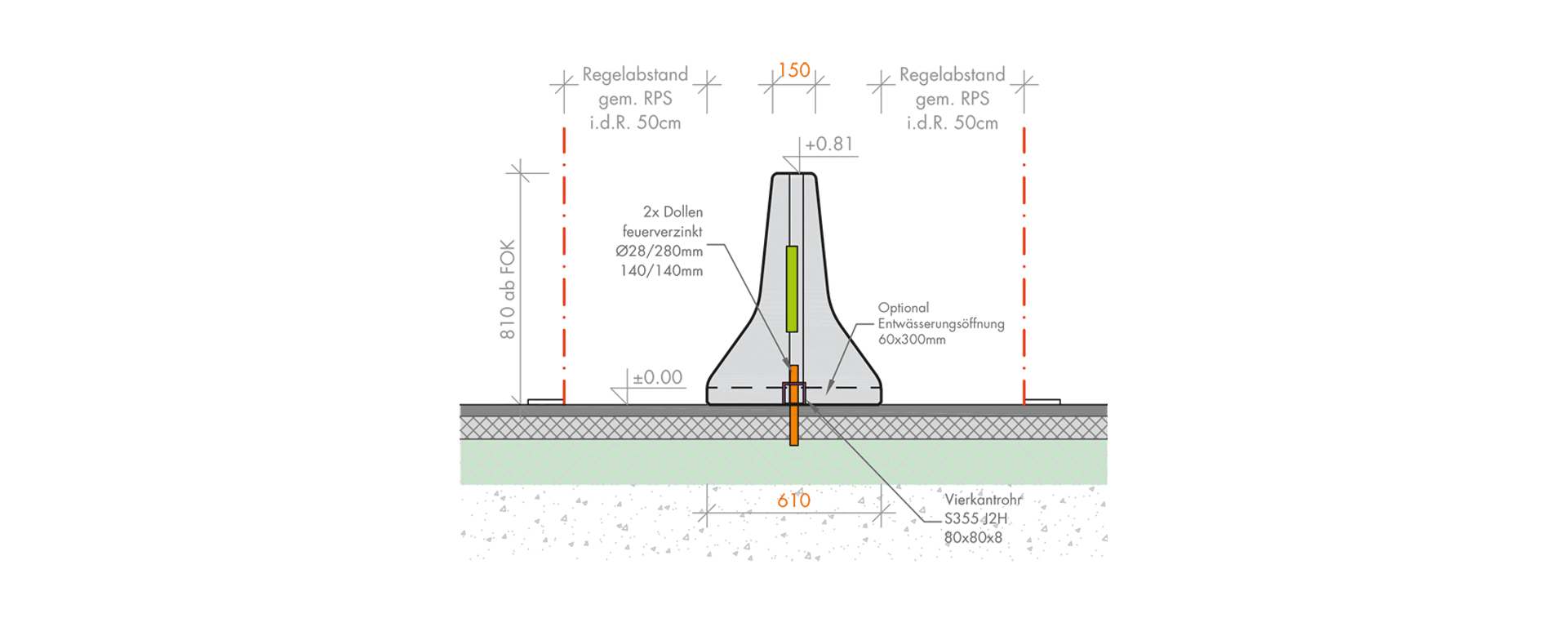

11 nj81dv

Technische Übersichtsliste (TÜL) für FRS        SE: 1053
Leistungsklasse H2–W3–B–VI 4
Dynamische Durchbiegung 0,5 m
Fahrzeugeindringung VI N 1,3 m
Bemaßung LxBxH 6,00 x 0,61 x 0,81 m
Gewicht/Stück ~ 3450 kg
Geprüfte Aufbaulänge 96 m
Untergrund / Unterlage Asphalt, Beton

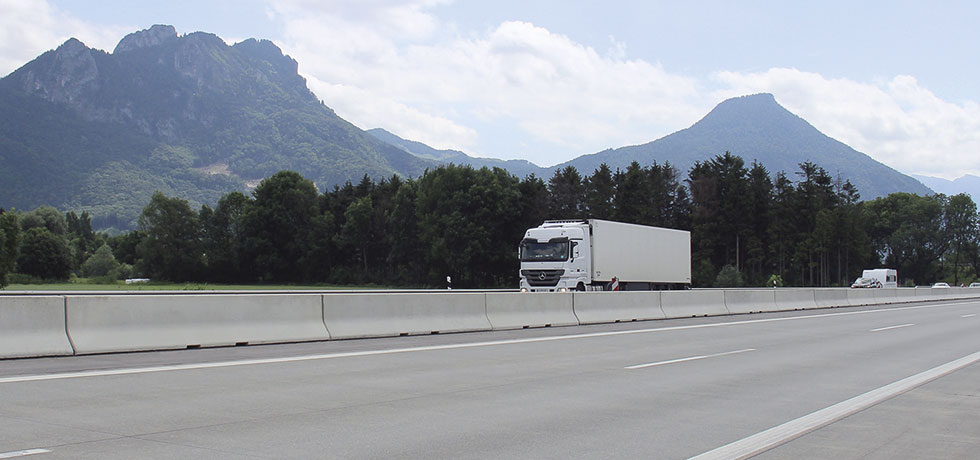

11 28 BSWF NJ 81DV

 Anschlussmöglichkeiten:
BSWF TYP NJ 81 DV / SE 1053 0,00 m ÜK 4031 BSWF Typ NJ 93 BK / SE 1058
3,50 m ÜE XXXX* BSWF Typ NJ 81 BW 101 / SE 1069
6,00 m ÜE XXXX* BSWF Typ step 90 BW / SE 1059
6,00 m ÜE XXXX* BSWF Typ STEP 90 DV / SE 1052
  *Stand März 2019 zur Listung in TÜL angemeldet

Downloads:

PDF BSWF TYP NJ 81 DV (Strecke) > PDF BSWF TYP NJ 81 DV (MÜV)
PDF Systemübersicht

Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand März 2019
