Einseitige BSWF TYP NJ 81 BW 101

Leistungsklasse: H2–W3–C–VI 4

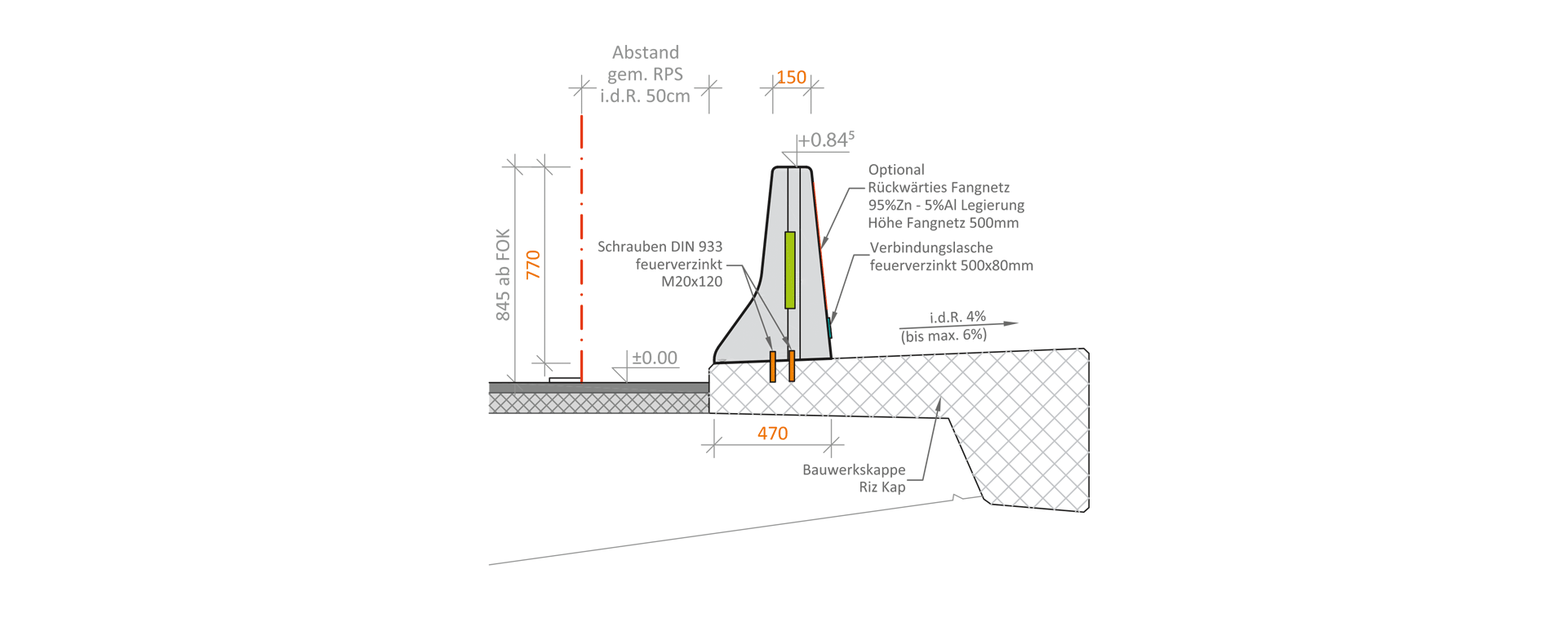

Einseitige BSWF, einseitig wirkend. Schutzeinrichtung auf Bauwerkskappe bis max. 6% Neigung. Die Einleitkräfte sind gemäß DIN Fachbericht 101 Klasse C. Lasterhöhungsfaktoren für Anprallheftigkeitsstufen siehe Technische Übersichtsliste (TÜL), zusätzliche Anforderungen auf BW.

17 nj81bw101

Technische Übersichtsliste (TÜL) für FRS        SE: 1069
Leistungsklasse H2–W3–C–VI 4
Einleitkraft nach DIN FB 101 Klasse C
Dynamische Durchbiegung 0,4 m
Fahrzeugeindringung VI N 1,1 m
Bemaßung LxBxH 3,50 x 0,47 x 0,76 m
Gewicht/Stück ~ 1540 kg
Geprüfte Aufbaulänge 46 m
Untergrund / Unterlage BW-Kappe bis max. 6% Neigung
 Anschlussmöglichkeiten:
BSWF TYP NJ 81 BW 101 / SE 1069 3,50 m ÜK 4039 BSWF TYP NJ 93 BK / SE 1058
3,50 m ÜE XXXX* BSWF Typ NJ 81 DV / SE 1053
  *Stand März 2019 zur Listung in TÜL angemeldet

Downloads:

PDF BSWF TYP NJ 81 BW 101
PDF Systemübersicht

Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand März 2019
