Doppelseitige BSWF TYP SB 94 BE

Leistungsklasse: H2–W1–C–VI 2

Doppelseitige BSWF, beidseitig wirkend. Aufstellfläche auf Asphalt oder Beton bei einsträngiger Wirkung im 4 cm oder 12 cm Tiefeinbau eingespannt. Schutzeinrichtung geeignet bei engen Platzverhältnissen.

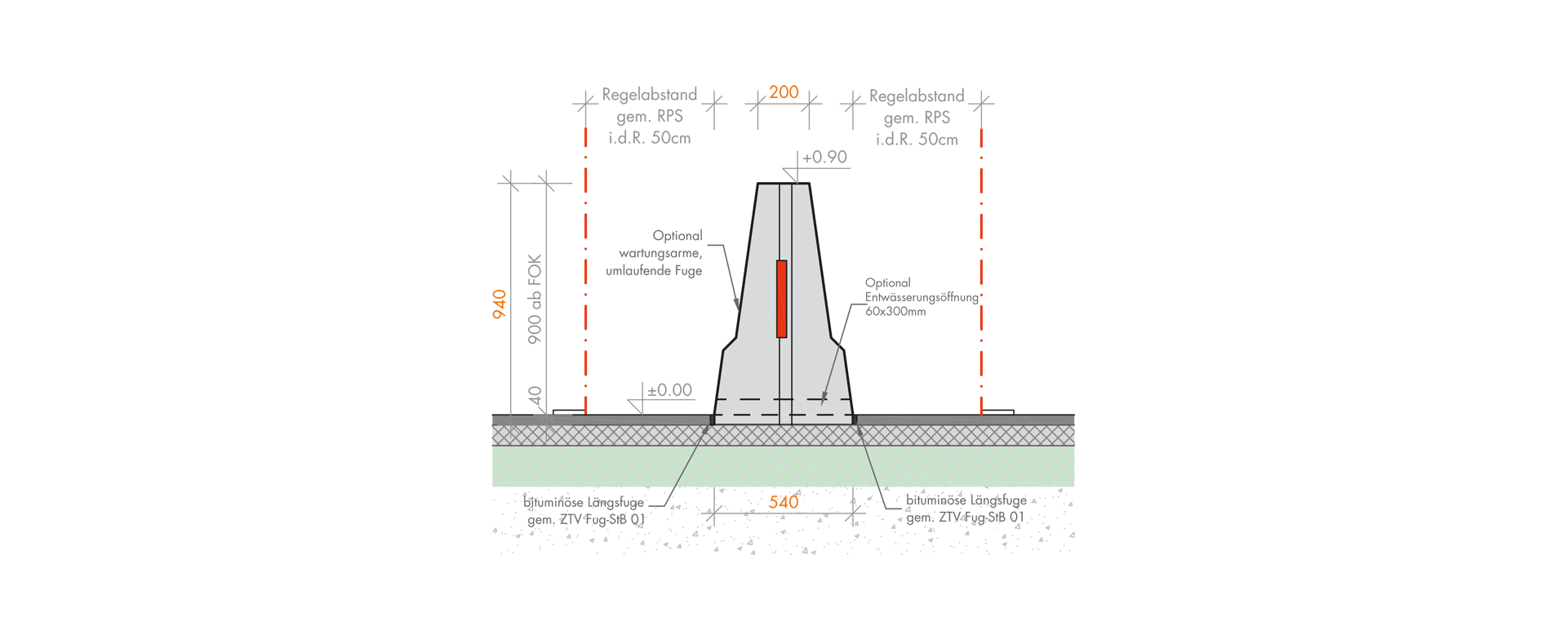

10 step94be

Technische Übersichtsliste (TÜL) für FRS        SE: 1054
Leistungsklasse H2–W1–C–VI 2
Dynamische Durchbiegung 0,0 m
Fahrzeugeindringung VI N 0,7 m
Bemaßung LxBxH 3,50 x 0,54 x 0,94 m
Gewicht/Stück ~ 2740 kg
Geprüfte Aufbaulänge 35 m
Untergrund / Unterlage Asphalt, Beton

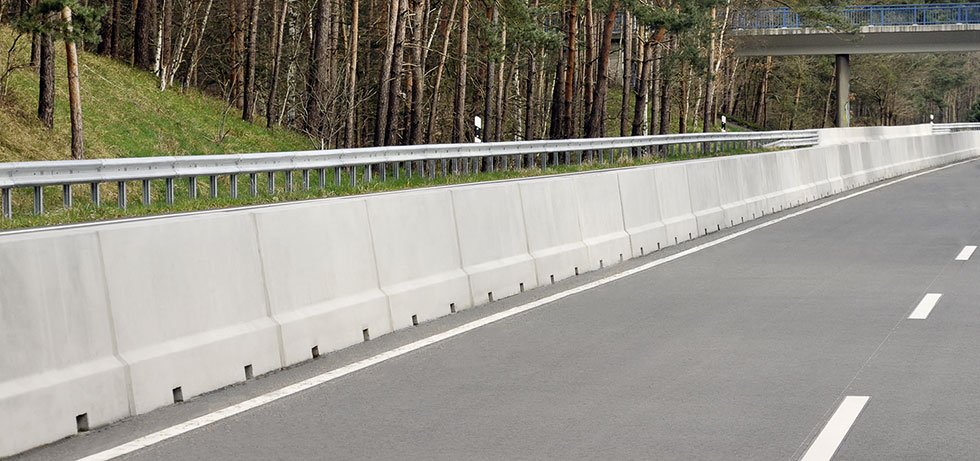

10 26 BSWF STEP 94BE

 Anschlussmöglichkeiten:
BSWF Typ SB 94 BE / SE 1054 3,50 m ÜE 5156 BSWF Typ NJ 93 BK / SE 1058
17,50 m ÜE 5169 BSWF Typ NJ 85 HF / SE 1060
3,50 m ÜE 5168 BSWF Typ NJ 93 KP / SE 1057
3,50 m ÜE 5167 BSWF Typ NJ 85 BE/ SE 1056
7,00 m ÜE 5166 BSWF Typ NJ 85 DF / SE 1055

Downloads:

PDF BSWF TYP SB 94 BE (Strecke)
PDF BSWF Typ SB 94 BE (Hindernis)
PDF Systemübersicht

Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand Februar 2023
