Doppelseitige BSWF TYP SB 90 BW

Leistungsklasse: H2–W2–C–VI 2

BSWF einseitig wirkend, (einseitig anfahrbar). Schutzeinrichtung auf Bauwerkskappe bis max. 6% Neigung. Die Einleitkräfte sind gemäß DIN Fachbericht 101 Klasse C. Lasterhöhungsfaktoren für Anprallheftigkeitsstufen siehe Technische Übersichtsliste (TÜL), zusätzliche Anforderungen auf BW. Aufstellung an Vorderkante Schrammbord bzw. Bauwerkskappe möglich siehe ZTV FRS.

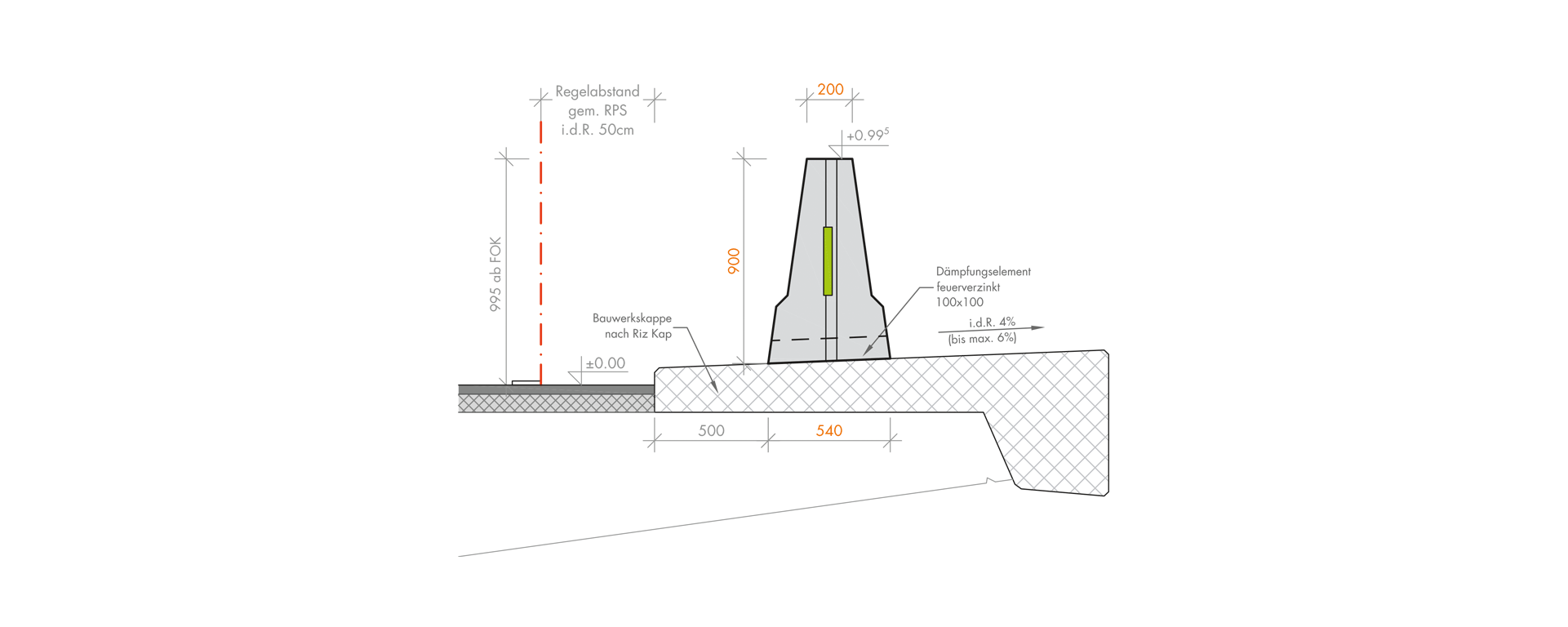

16 step90bw

Technische Übersichtsliste (TÜL) für FRS        SE: 1059
Leistungsklasse H2–W2–C–VI 2
Einleitkraft nach DIN FB 101 Klasse C
Dynamische Durchbiegung 0,3 m
Fahrzeugeindringung VI N 0,8 m
Bemaßung LxBxH 6,00 x 0,54 x 0,90 m
Gewicht/Stück ~ 4280 kg
Geprüfte Aufbaulänge 60 m
Untergrund / Unterlage BW-Kappe bis max. 6% Neigung

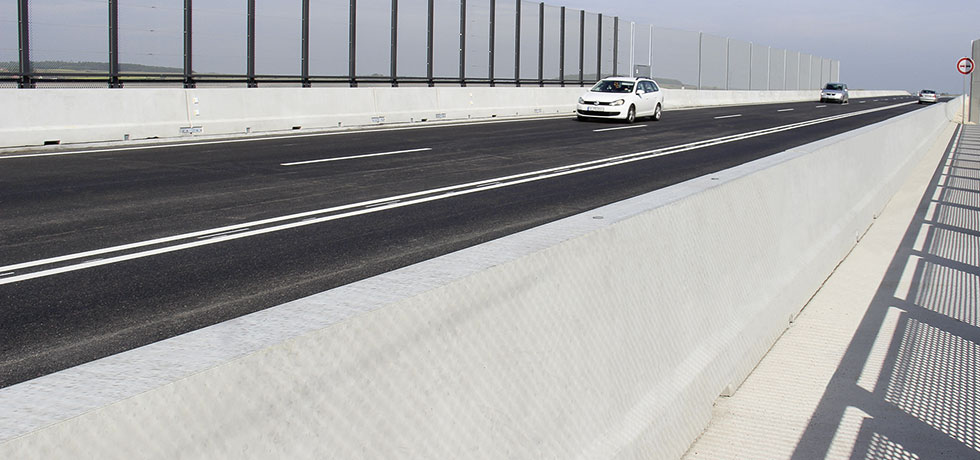

16 BSWF STEP 90BW

 Anschlussmöglichkeiten:
BSWF TYP SB 90 BW / SE 1059 10,50 m ÜE 5155 BSWF TYP NJ 93 BK / SE 1058
10,50 m ÜE 5176 BSWF Typ NJ 93 KP / SE 1057
6,00 m ÜE 5224 BSWF Typ NJ 81 DV / SE 1053
10,50 m ÜE 5172 BSWF Typ NJ 85 DF / SE 1055
6,00 m ÜE 5165 BSWF Typ SB 90 DV / SE 1052


Downloads:

PDF BSWF TYP SB 90 BW
PDF Systemübersicht

Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand Mai 2022
