Doppelseitige BSWF TYP NJ 85 BE (Neigung > 4%)

Leistungsklasse: H2–W2–C–VI 1

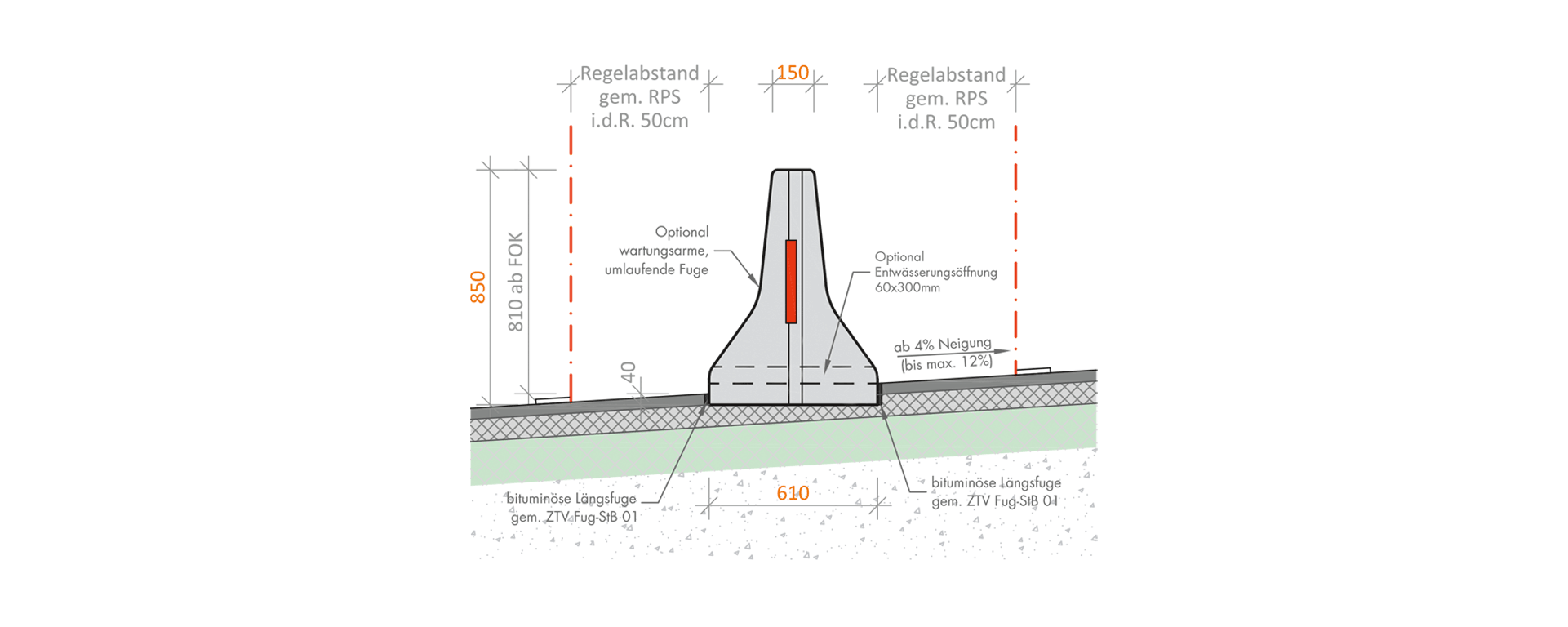

Doppelseitige BSWF, beidseitig wirkend. Aufstellfläche auf Asphalt oder Beton bei einsträngiger Wirkung im 4 cm oder 12 cm Tiefeinbau eingespannt. Schutzeinrichtung geeignet bei engen Platzverhältnissen. Bei einer Querneigung > 4% beträgt die Mindesteinspannung 40 mm.

30 nj85be

Technische Übersichtsliste (TÜL) für FRS        SE: 1056
Leistungsklasse H2–W2–C–VI 1
Dynamische Durchbiegung 0,0 m
Fahrzeugeindringung VI N 0,4 m
Bemaßung LxBxH 3,50 x 0,61 x 0,85 m
Gewicht/Stück ~ 2260 kg
Geprüfte Aufbaulänge 35 m
Untergrund / Unterlage Asphalt, Beton
 Anschlussmöglichkeiten:
BSWF TYP NJ 85 BE / SE 1056 0,00 m ÜE 5158 BSWF Typ NJ 93 BK / SE 1058
14,00 m ÜE 7175 BSWF Typ NJ 85 HF / SE 1060
0,00 m ÜE 5174 BSWF Typ NJ 93 KP / SE 1057
3,50 m ÜE 5167 BSWF Typ SB 94 BE / SE 1054
3,50 m ÜE 5170 BSWF Typ NJ 85 DF / SE 1055


Downloads:

PDF BSWF TYP NJ 85 BE (Neigung > 4%)
PDF Systemübersicht



Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand Februar 2023
