Doppelseitige BSWF TYP NJ 93 AB

Leistungsklasse: H2–W3–B–VI 2

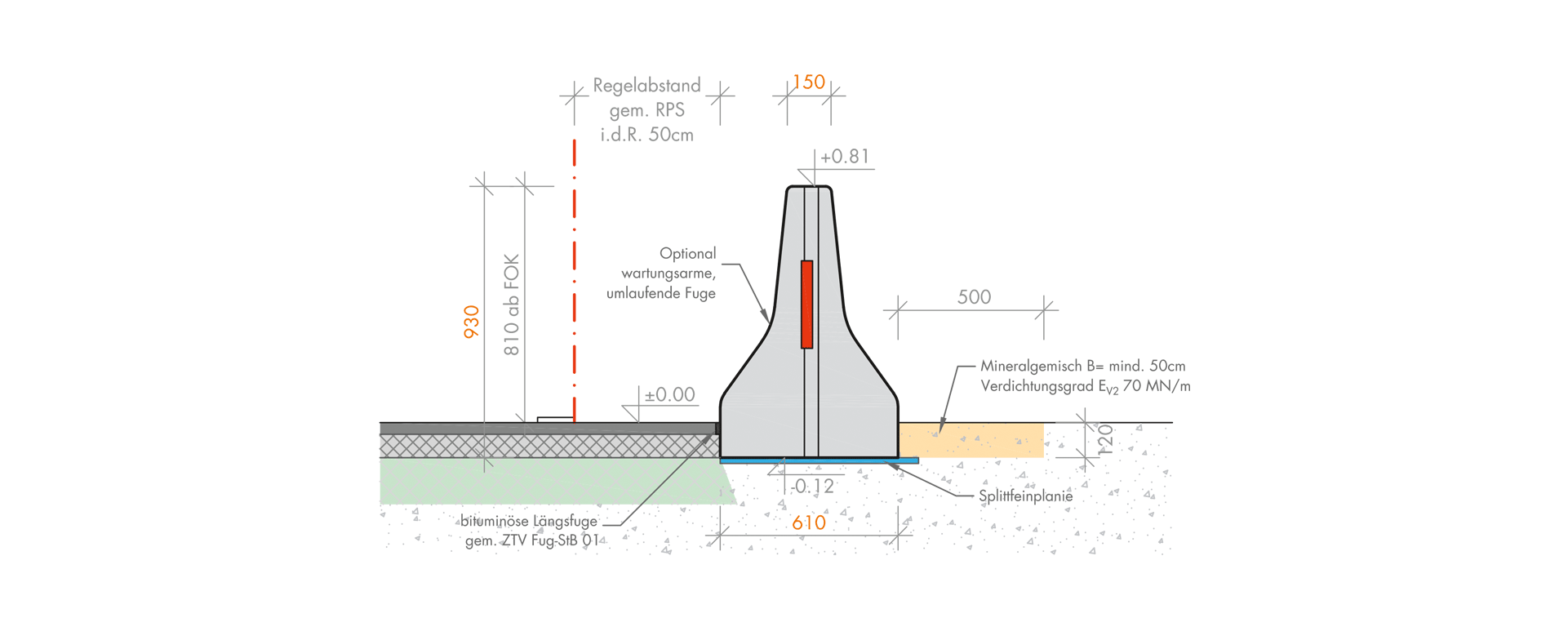

Doppelseitige BSWF, einseitig wirkend, im 12 cm Tiefeinbau an Belagskante an abfallender Böschung. Das Aufstellen der BSWF erfolgt vor dem Einbau der Binder- und Deckschicht auf Gründungshöhe der ATS. Modifikation von NJ 93 BK auf NJ 93 AB.

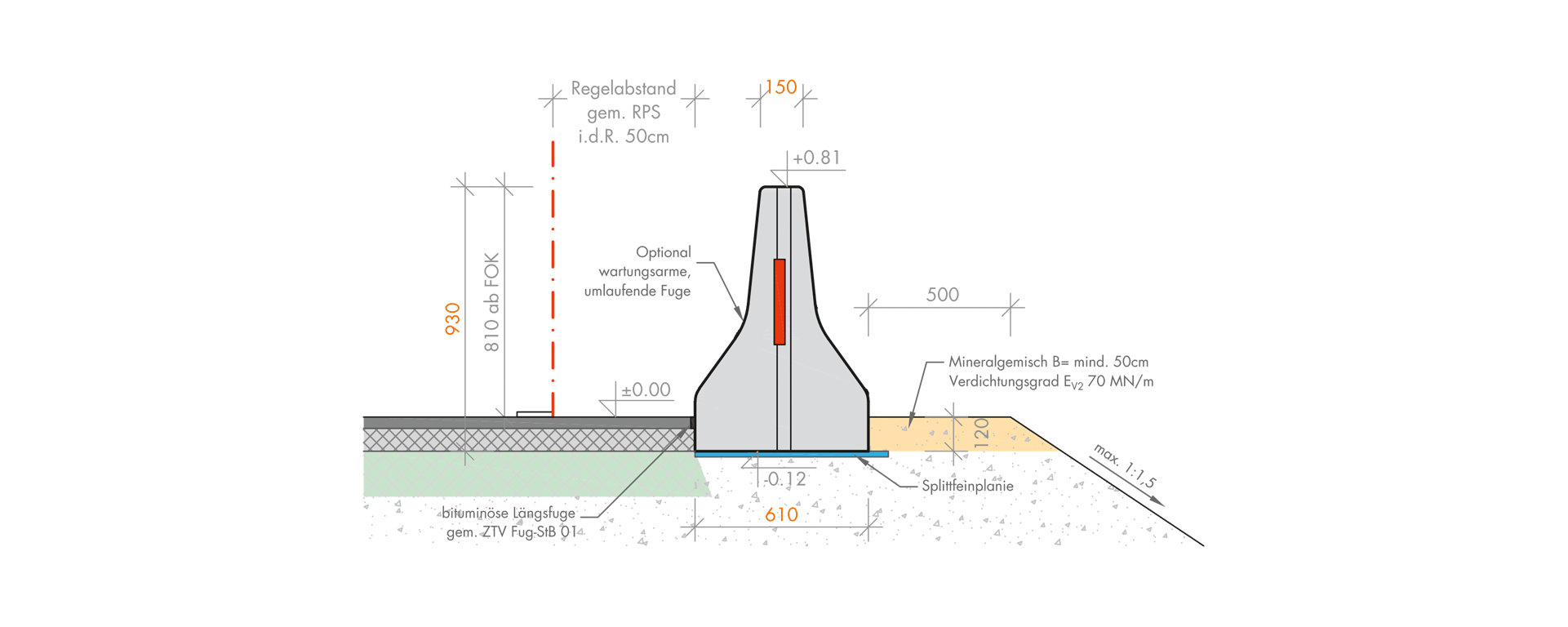

12 nj93ab

Technische Übersichtsliste (TÜL) für FRS        SE: 1058(Mod.)
Leistungsklasse H2–W3–B–VI 2
Dynamische Durchbiegung 0,3 m
Fahrzeugeindringung VI N 0,7 m
Bemaßung LxBxH 3,50 x 0,61 x 0,93 m
Gewicht/Stück ~ 2660 kg
Geprüfte Aufbaulänge 35 m
Verdichtungsgrad (Hinterfüllung 12 cm) Mineralgemisch / Ev2 70MN/m2
Untergrund / Unterlage Mineralgemisch / Ev2 45 - 70MN/m2

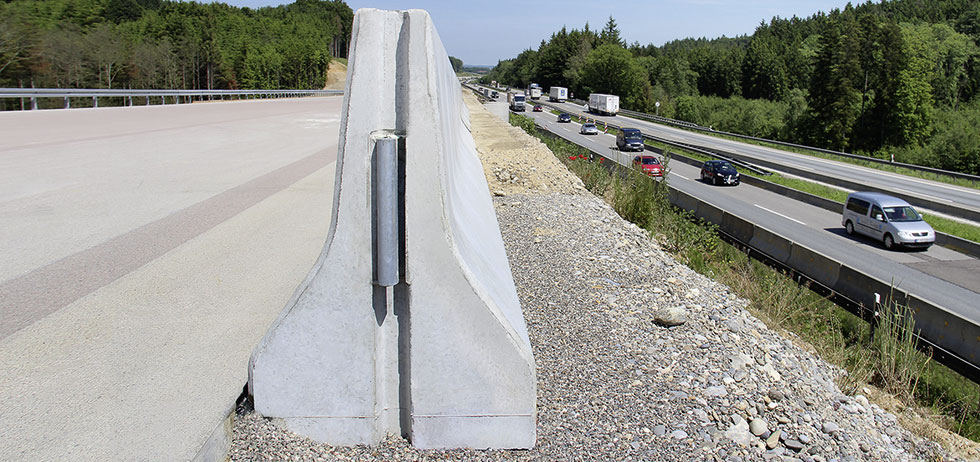

12 BSWF NJ 93AB

 Anschlussmöglichkeiten:
BSWF TYP NJ 93 AB / SE 1058(Mod.) 14,00 m ÜE 5153 BSWF Typ NJ 85 HF / SE 1060
0,00 m ÜE 5161 BSWF Typ NJ 93 KP / SE 1057
0,00 m ÜE 5158 BSWF Typ NJ 85 BE/ SE 1056
3,50 m ÜE 5156 BSWF Typ SB 94 BE / SE 1054
0,00 m ÜK 4031 BSWF Typ NJ 81 DV / SE 1053
14,00 m ÜK 4053 BSWF Typ NJ 122 BK-30 / SE 1075
10,50 m ÜE 5155 BSWF Typ SB 90 BW / SE 1059
3,50 m ÜK 4039 BSWF Typ NJ 81 BW 101 / SE 1069
10,50 m ÜE 5157 BSWF Typ NJ 115 BW 101 / SE 1072
3,50 m ÜE 5154 BSWF Typ NJ 85 DF / SE 1055
10,50 m ÜE 5159 BSWF Typ NJ 119 DM / SE 1073
3,50 m ÜE 5160 BSWF Typ SB 90 DV / SE 1052

Downloads:

PDF BSWF BSWF TYP NJ 93 AB
PDF Systemübersicht

Die gezeigten Einbauvarianten sind standardisierte Beispiellösungen. Sie können jederzeit an Ihre gegebenen Anforderungen angepasst werden. Die genannten Gewichte sind Circa-Gewichte. Gewicht kann je Hersteller abweichen.
Änderungen, die dem Fortschritt dienen, vorbehalten. Alle Angaben ohne Gewähr.
Stand März 2019
